檢驗科實驗室設計方案

一、醫院檢查科實驗室簡介

(1)檢查科是臨床醫學檢查實驗室，主要對血液、唾液、尿樣等體液進行檢查分析。設立臨時檢查、微生物、生化、免疫、艾滋病檢查點等6個實驗部門和血庫?？剖业闹饕ぷ魇菑纳锘瘜W、細胞學、血液學、免疫學等為臨床診斷疾病、追蹤療效、預測后提供正確科學的檢測依據，從病原學到臨床藥物敏感試驗和細菌耐藥監測為臨床提供抗生素的合理使用等。

(2)醫院檢查科的檢查設備包括生化分析儀、血細胞分析儀、血凝計、尿沉渣、離心機、純水機、打印機、化學發光機、洗板機、顯微鏡、浴室、冰箱、生物安全柜、電腦等。

(3)檢查科實驗室的功能區間包括標本接收區、采血采集區、體液采集區、儀器室、生化免疫分析室、艾滋病初篩室、藥品配制室、pcr實驗室、微生物室、培養室、潔凈室等。除了述功能區間外，還包括純凈水間、清洗間、UPSUPSUPS電源間、學習室、會議室、值班室、主任辦公室、更衣室、標本庫、試劑庫等。

二、醫院檢查科實驗室設計要領

設計是否合理直接影響工作流程、內部交流和工作效率。設計原則是可以相通、可合并的合并，盡量減少不合理的人為障礙，將檢驗科環境設計成美觀、大方、安全、舒適、高效的場所。設計時，應充分考慮給排水系統、電力系統、采光通風冷溫系統、消毒感應系統網管設施布局的合理性、影響實驗室安全性、影響檢驗結果的準確性。

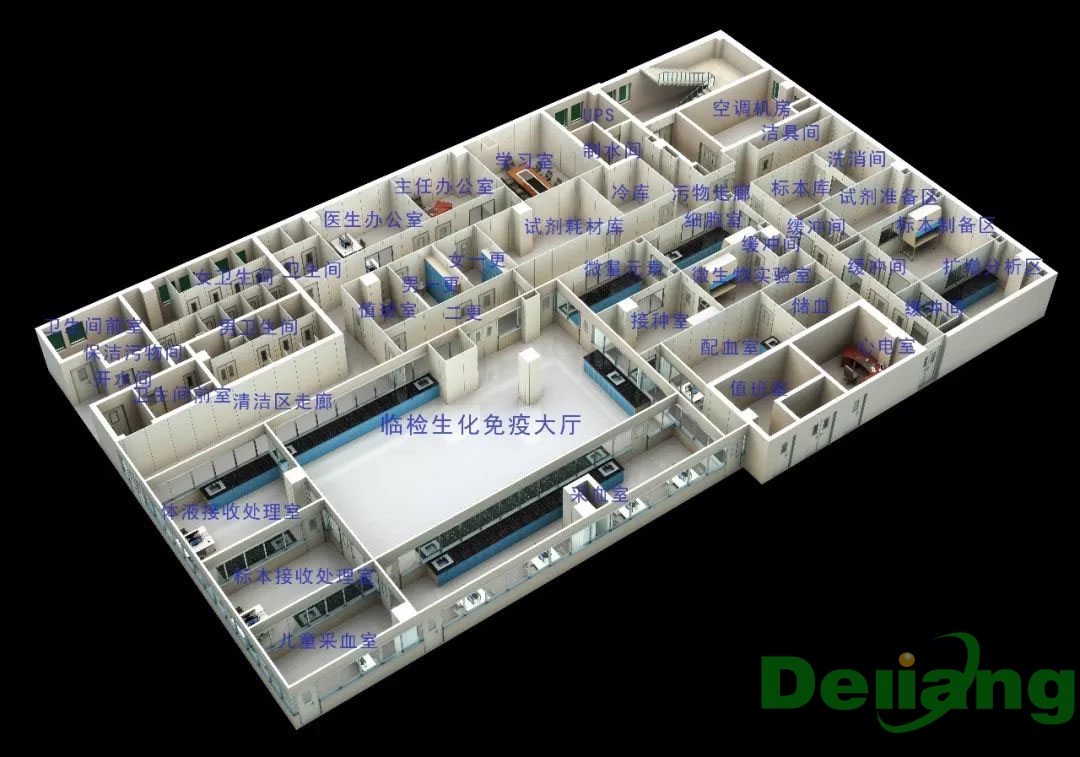

檢查科一般設置在門診大樓，必須自己設置區域的檢查科的平面布局必須明確分開污染區域、半污染區域和清潔區域，各區域之間必須有物理隔離。污染區主要由檢測實驗室、采血室組成，半污染區主要由試劑庫、制水室等輔助功能室組成，清潔區主要由辦公室和更衣室組成。檢查科應確保人流、物流分離，人員和物品應有獨立的出入口，特別是污染物應有專用出口，并應通過醫院專用污染物電梯送往醫院集中的醫療廢物指定保管點，嚴禁使用醫院客梯運輸。

1、HIV初篩實驗室:分為清潔區、半污染區、污染區，面積不得小于45㎡。

2、微生物實驗室:分為準備室、緩沖室和工作區，面積不得小于35㎡。

3、PCR實驗室:分為試劑準備室、樣品制備室、擴展分析室，各實驗室前端設置緩沖室，總面積不得小于60㎡。

4、生物化學區:設計時應重點關注生物化學機械，生物化學機械更換速度快，設計前應聯系設備制造商，確定設備配置位置、重量、規格、水量、功率等參數。

5、采血區:建議設計時單獨成為一個區域，采血窗長度不得小于1.2m，寬度最好為45-60cm，采血窗數應參考日平均門診數量確定，適當考慮未來業務發展的需求。

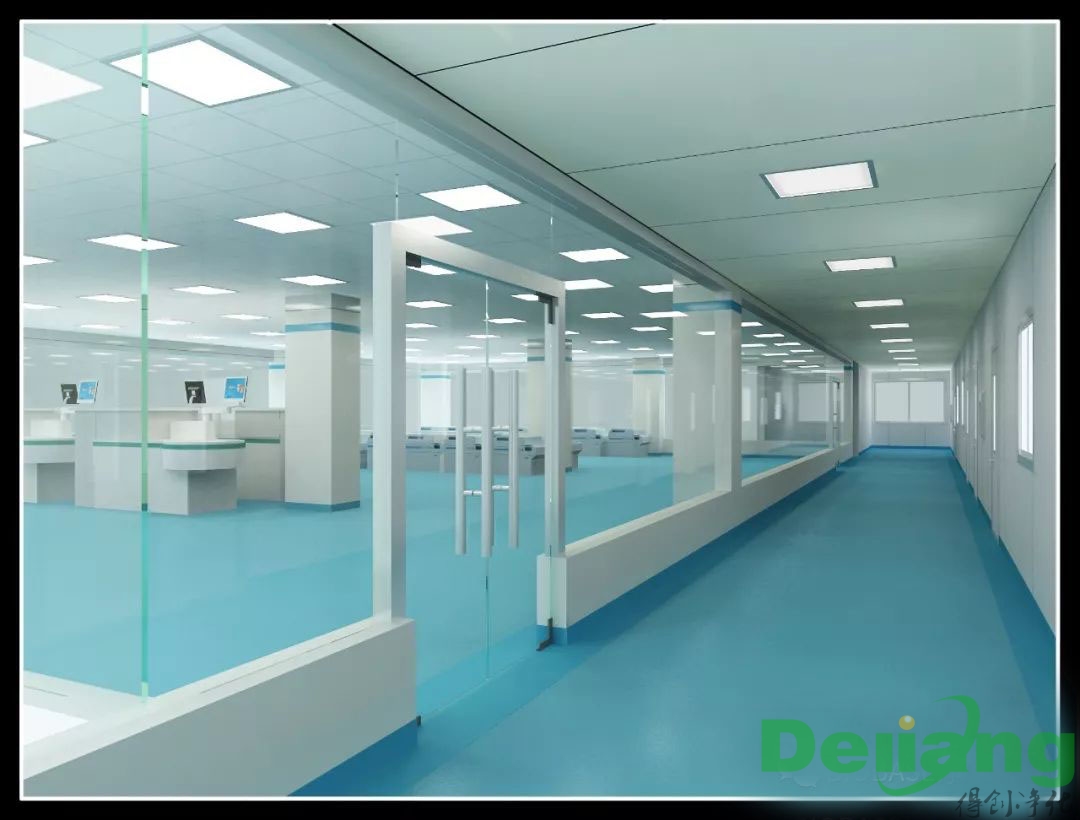

三、醫院檢查科實驗室裝飾和清潔度要求

1、地板材料:要求采用無縫防滑耐腐蝕地板，常用裝飾材料為橡膠或PVC地板，鋪設的接縫應用同色焊接平整、研磨的

2、天花板、墻板材料:易于清洗、消毒、無塵、無開裂、光滑防水、耐擦洗，常用材料為彩鋼板，防火等級不低于吊頂。

1、凈化實驗室應避免多個實驗室共用空調單元的情況，獨立的空調單元可有效避免交叉污染，節約運行成本

2、實驗室空調設計參數應參考《生物安全實驗室建筑技術規范》，在設計時應考慮到5kds、室內空調配送、空調配送、空調配送等新型設備的安裝，以保持室內空氣清潔、空氣清潔空氣清潔。

3、實驗室各區間應保持不小于5Pa的氣壓差，保證氣流從清潔區流向污染區，避免逆流污染，建議在易于觀察的地方設置壓差表；

4、空調機組和過濾器不能使用木制材料，應使用耐腐蝕、不吸水的材料，空調機組的漏風率不得小于2%；

5、空調主要采用風機盤管加新風系統，冬使用醫院集中的冷熱源，如果春季醫院沒有熱模塊可以提供熱模塊。

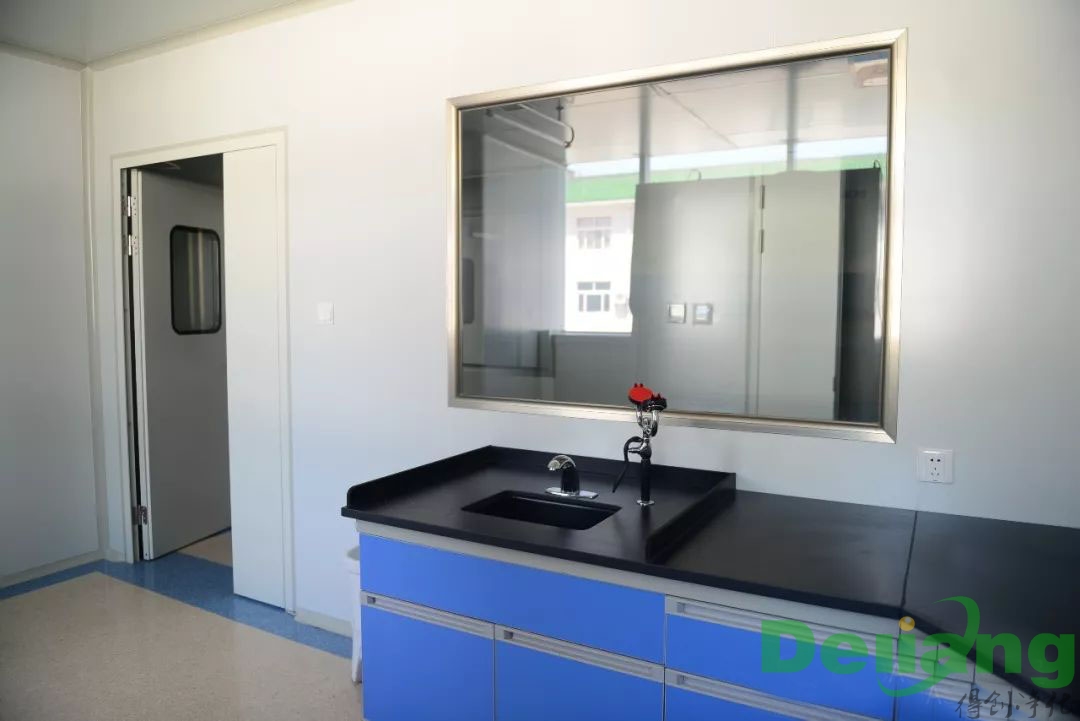

五、檢查科實驗室給排水系統

1、純水系統:實驗室主要使用純水的設備是生化器，實驗室純水系統在設計前必須與實驗室負責人聯系純水的用水點和各用水點的用水量。

2、供水系統:實驗室出口設置洗手裝置，洗手裝置使用非手動水龍頭，供水材料符合國家要求。醫院檢驗科實驗室規劃設計

3、排水系統:清潔實驗室內不得設置地漏，實驗室排水應與生活區排水分離，實驗室排水應進入醫院污水處理站。

2、實驗臺材質主要有環氧樹脂板、實心理化板和千思板三種，檢驗科實驗室使用的高溫設備很少，一般推薦實心理化板臺和千思板臺。

3、實驗臺在制作前應結合現場的實際情況和工作需求確定設計和長度/寬度，家具數量不足會影響工作的開展，家具數量過多會占有很多工作空間。

七、醫院檢測科實驗室電氣工程

負荷供電，并設置UPS，保證主要設置不小于30分鐘的電力供應。

1、檢查科實驗室照明系統

(1)辦公區照度≥200燈Lux緩沖間、準備間≥200Lux實驗室照度≥300#Lux采血臺照度≥500Lux

(2)普通實驗區可根據天花板材料選擇普通照明器具，凈化區應采用密閉照明器具

(3)實驗室應配備紫外滅菌燈(2)

2、檢驗科實驗室動力配電系統

(1)在進行電氣設計時應設置足夠的插座，事先了解實驗室主要設備的電力，生物安全實驗室應設置專用配電箱或配電盤

(2)在設計不間斷電源UPS之前與實驗室負責人溝通，確定需要不間斷電源的設備和最短供電時間，不間斷電源的設置位置應確保通風條件良好。

3、檢查科實驗室弱電系統

(1)電話終端:在實驗室內設置足夠的電話終端接口，滿足實驗室信息化管理的通信要求

(2)呼叫系統:在實驗室內設置緊急呼叫分機應急使用，呼叫主機應設置值班室內。

(3)門禁系統:限制非許可人的進入，保證實驗室的安全，一般建議配置電子門禁系統。

(4)監視系統:監視實驗室人員的安全出入狀況、日常工作狀況和異常狀況等。
